Turbinen

Kraftvoll und ausdauernd

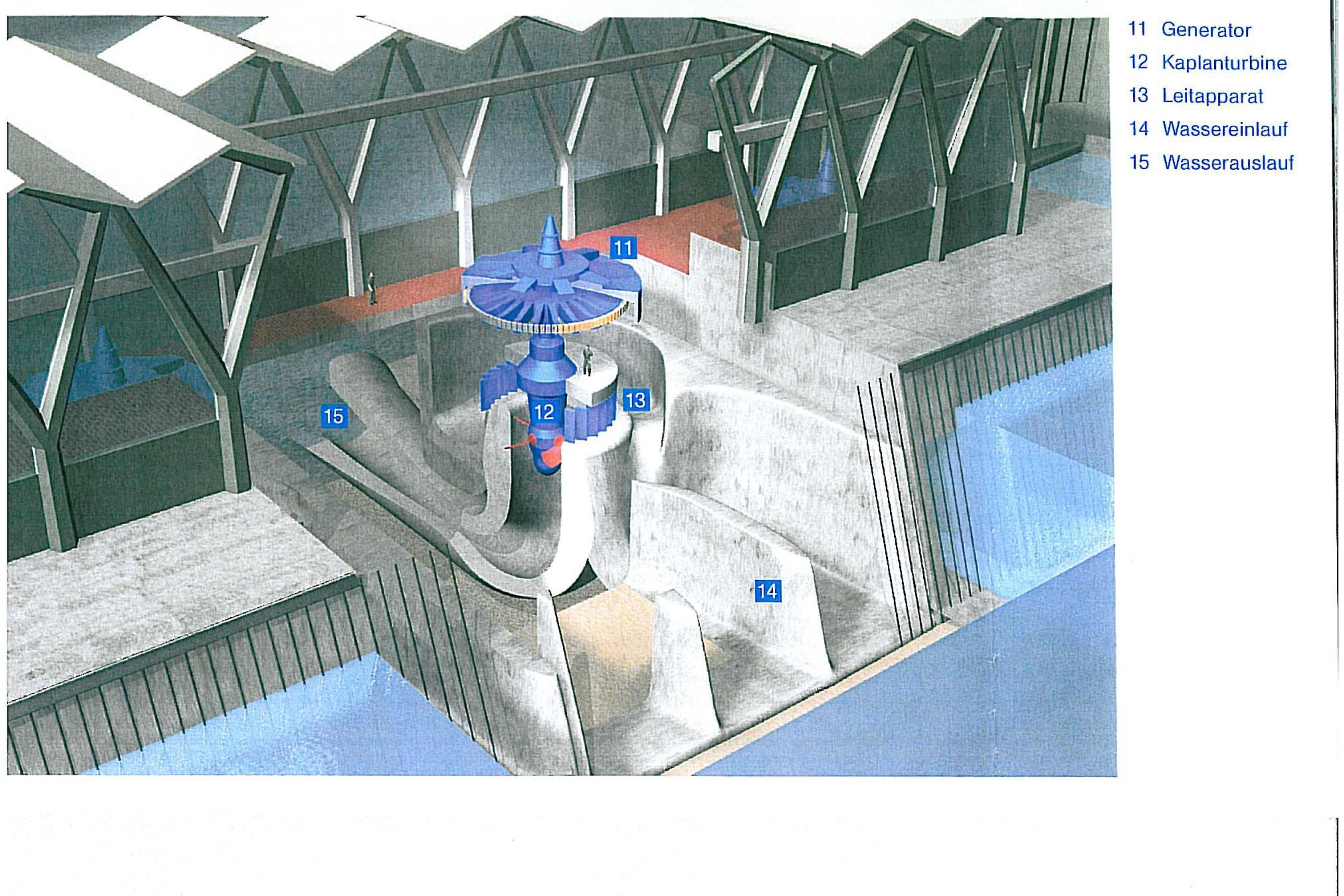

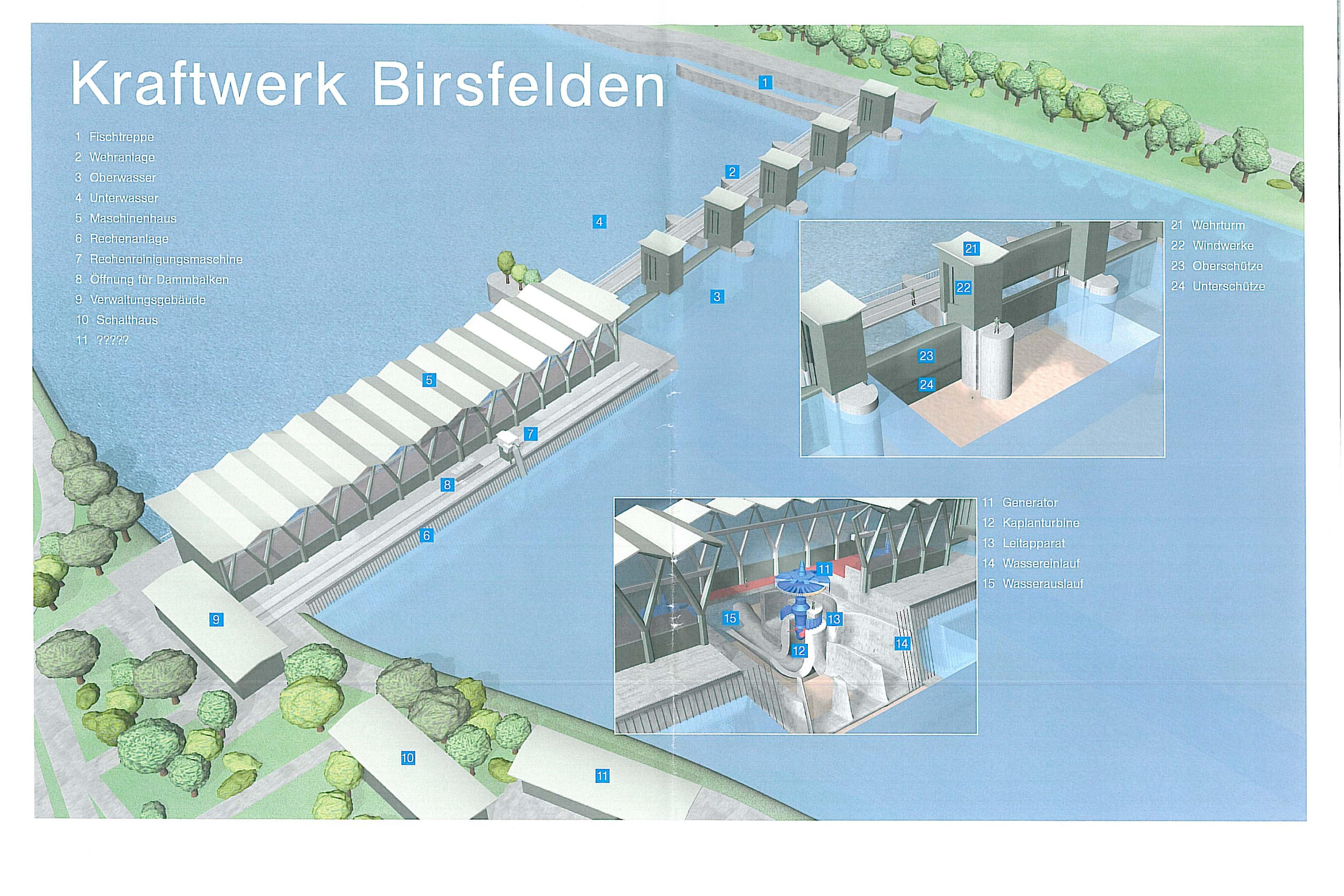

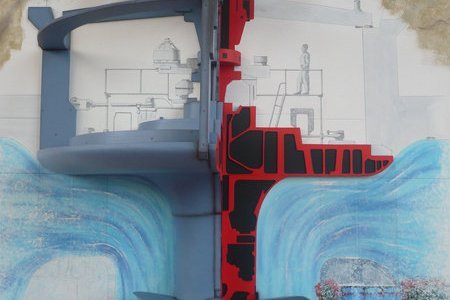

Vier Maschinengruppen betreibt das Kraftwerk Birsfelden. Die darin eingebauten Kaplanturbinen stehen vertikal zum Flussverlauf. Die technischen Leistungen überzeugen.

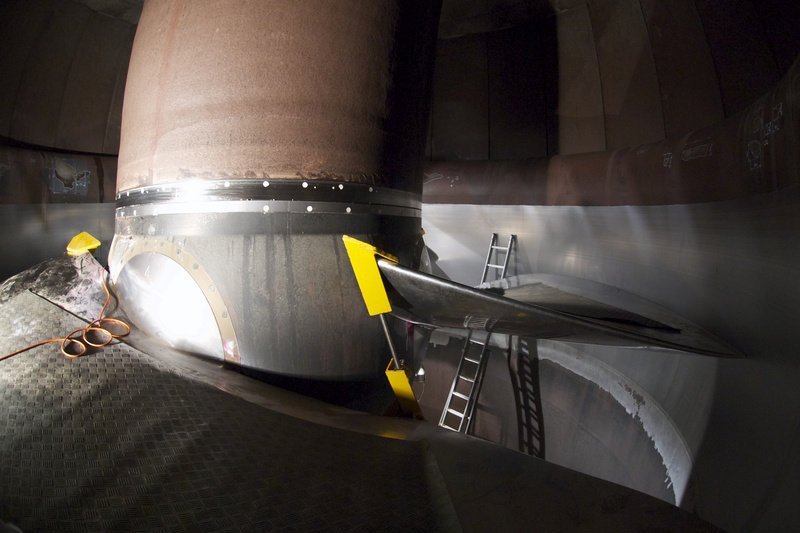

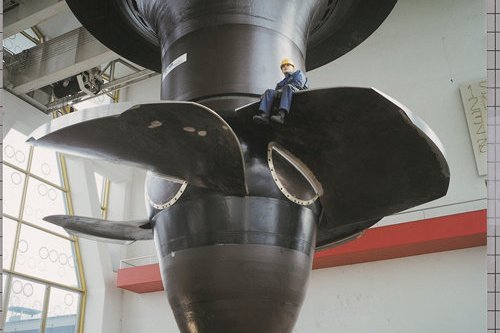

So bringt es zum Beispiel jede Turbine auf eine stolze maximale Leistung von beinahe 34000 PS und – Nabe eingerechnet – 140 Tonnen Gewicht. Ende der Neunzigerjahre wurden alle technisch überholt und modernisiert. Das Laufrad mit seinen 4 verstellbaren Schaufeln hat die Hauptaufgabe der Turbine. Es macht aus dem durchströmenden Wasser mechanische Energie und bringt damit die Turbinenwelle – und damit den Generator – zum Drehen. 68 Mal pro Minute.

Technische Daten
Schluckwasservermögen 400 m3/s
Überdrehzahl 175 U/min
Aussendurchmesser des Stützschaufelrings 12 m
Aussendurchmesser des Turbinendeckels 8 m
Lochkreisdurchmesser des Leitradrings 8.5 m
Durchmesser der Laufradnabe 3 m
Durchmesser am Schaufelumfang 7.2 m
Laufradnabenhöhe mit aufges. Turbinenwelle 11 m
Gewicht Laufradschaufel 11 t
Gewicht Laufradnabe 40 t
Gewicht Leitradring oben 75 t
Gewicht Turbinenlaufrad komplett 110 t
Montagegewicht Turbine 300 t
Nenndrehzahl 68.2 U/min

Turbinentypen

Peltonturbine

Die Peltonturbine eignet sich bei sehr grossen Fallhöhen (bis 1800 m) und geringen Wassermengen.

Kaplanturbine

Die Kaplanturbine wird hauptsächlich an wasserreichen Flüssen eingesetzt und bewältig Fallhöhen bis zu 30 m. Weiterentwicklungen bei gleichen Eigenarten sind: Rohrturbine, Propellerturbine und Strafloturbine.

Francisturbine

Die Francisturbine ist die verbreitetste Wasserturbinenart. Ursprünglich für relativ niedrige Fallhöhen ausgelegt, bewältigt sie heute Höhen bis 700 m.
